贵州配电柜带大家了解配电柜的操作规程与安装

贵州配电柜带大家了解配电柜的操作规程与安装

操作规程

一、贵州配电柜为船舶配电中枢八产和设备的正常运转，任何无关人员不得扳动板上的开关。

二、发电机组启动后，应利用动力屏升速开关手动缓慢加速，直到发电机进入正常工作状态，电压与频率达到规定值，方可合闸送电。

三、配电板进入配电状态后，不得随意拔动动力屏升速开关，空气断路器的闭锁开关非紧急情况不得使用。

四、发电机并联运行要严格按照并车条件要求与规定进行操作，要注意出现逆功率（逆流）和并车失败等现象。

五、停机时应先切断发电机负荷，然后空载停车，不得带负荷直接停机。

六、交插岸电时，应先切断岸电屏各动力开关，然后检查接线与相序的正确性，确认正确后，方可实施船岸电的转换，严禁带负荷操作。

七、贵州配电柜应定期进行清洁和维护保养工作，以便使设备始终处于良好的工作状态。

八、发电机工作，轮机人员进行配电板操作时，应集中思想，谨慎操作，防止意外事故发生，否则将追究个人事故责任。

九、充放电板为船舶应急配电板，当班轮机人员应经常检查其工作状况，随时保证低压电力充足，并通过板上仪表掌握磁饱和稳压器的工作状况。

十、正常航行时，配电板上各路开关应处于接通，以保证发电机能随时启动及应照时能随时投入使用。

十一、以上各点希望轮部成员严格遵守。

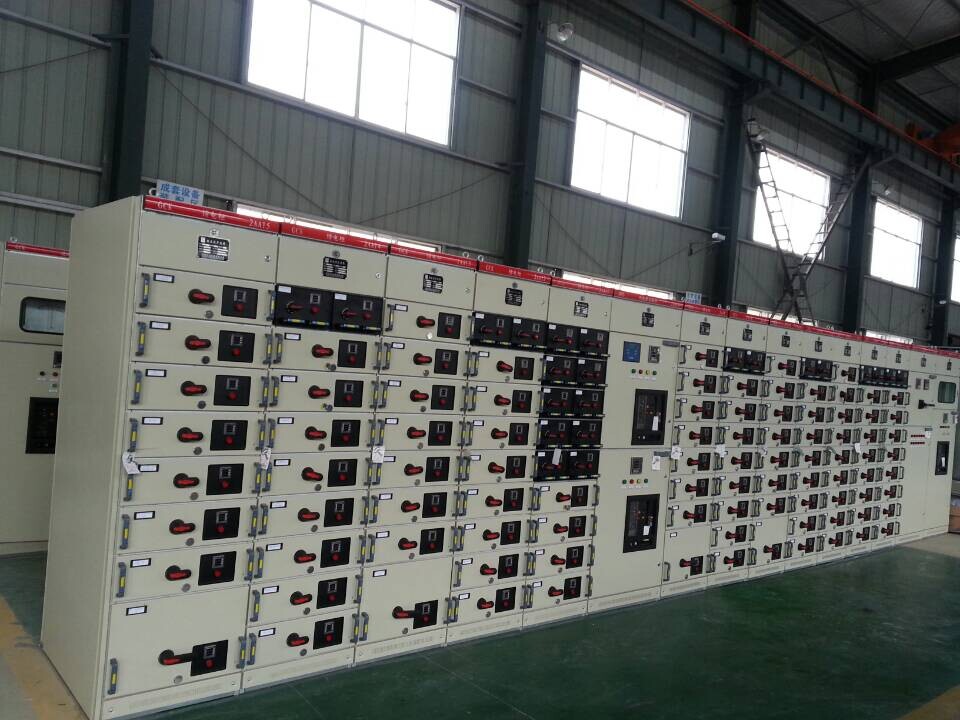

贵州配电柜

二次接线流程

一、按照原理图来了，不在同一位置的的要上端子，千万不要一个端子接3根线。查错就不是那么查了，只能按照原理图来一个个对。

1、导线横截面的选用

市电（交流220V）电压回路的线用1.5平方毫米的；电流回路用2.5平方毫米的。蓄电池一般用1.5平方毫米就可以。

2、接线时候，要检查好导线两端的信号是否对应，以免造成不必要的错误。

3、最主要的是看明白原理图及接线图。

二、如果是新手要先审图，整理一条自己的思路，而且还可以检查一下图纸有没有问题，不懂的地方可以先弄明白，这样有利于做线。然后才开始接线。整个接线的过程都需要细心，当然，如果你是老手的话，就不用说这么多了。

施工人员应认真阅读并熟悉二次线符号，要将二次接线图与原理图进行核对，确保接线图正确无误。

对二次接线施工的要求：按图施工，接线正确；导线与电气元件采用螺栓连接、插接、焊接或压接等，均应牢固可靠，接线良好；配线整齐清晰、美观；导线绝缘良好，无损伤；柜内导线不应有接头；回路编号正确，字迹清晰。

电缆芯线截面的选择还应符合下列要求：

（1）电流回路：应使电流互感器的工作准确等级，此时，如无可靠根据，可按断路器的电流容量确定最大短路电流。

（2）电压回路：当全部保护装置和安全自动装置动作时（考虑到发展，电压互感器的负荷最大时），电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3%。

（3）操作回路：在最大负荷下，操作母线至设备的电压降，不应超过10%额定电压。

三、电流互感器二次绕组不允许开路。电压互感器二次侧不允许短路

二次接线前，应熟悉一下图纸：

1、原理图。（表示各回路的工作原理和相互作用。图纸不久表示出二次回路中各元件的连接方式，而且还表示出与一次回路有关的联系）

2、展开图

3、端子排图

4、安装接线图

安装

配电板(箱)安装要求是：配电板(箱)应用不可燃材料制作；触电危险性小的生产场所和办公室，可安装开启式的配电板；在触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所，应安装封闭式箱柜；在有导电性粉尘或产生易燃易爆气体的危险作业场所，必须安装密闭式或防爆型的电气设施；配电板(箱)各电气元件、仪表、开关和线路应排列整齐，安装牢固，操作方便。落地安装的板(箱)底面应高出地面5~10 mm；操作手柄中心高度一般为1.2～1.5m；板(箱)前方0.8～1.2m的范围内无障碍物；保护线连接可靠；板(箱)以外不得有裸带电体外露；必须装设在板(箱)外表面或配电板上的电气元件，必须有可靠的屏护。

(本文内容来源于网络，如有侵权请联系删除)
