高压开关柜的原理及作用

高压开关柜的原理及作用

一般的高压开关柜的构成，高压开关柜/ pt计量盘/避雷盘/母连盘/变压器盘/入线盘/容量补偿盘高压入线盘是从电站电源，进入的橱柜通过入线盘分配给各电气设备和变压器。高压计量柜是电能计量柜的柜门，用于计算电能消耗。电能计量柜柜门用铅密封。电力局用铅密封母柜。当系统有两条电源进线且两条电源进线互为备用时，应连接两条电源的主母线。连接两条总线的开关柜称为母柜。注:母柜和两个进线柜一般禁止同时关闭电容补偿柜:补偿无功功率，提高电能质量，减少损耗，提供配电运行数据。

一、高压开关柜的“五防”：

1.高压开关柜中的真空断路器小车在试验位置闭合后，小车断路器不能进入工作位置。(防止负载关闭)

2.当高压开关柜中的接地刀处于闭合位置时，小车断路器不能接通或断开。(防止带接地线投入)

3.当高压开关柜中的真空断路器闭合时，开关柜后门与接地刀和柜门上的机器锁定。(防止误入带电区间)

4.高压开关柜中的真空断路器在工作时闭合，接地刀不能投入运行。（防止带电挂接地线）贵州配电柜

5.高压开关柜中的真空断路器在运行和合闸时不能退出小车断路器的工作位置。（防止带负荷拉刀闸）

二、高压开关设备的结构：

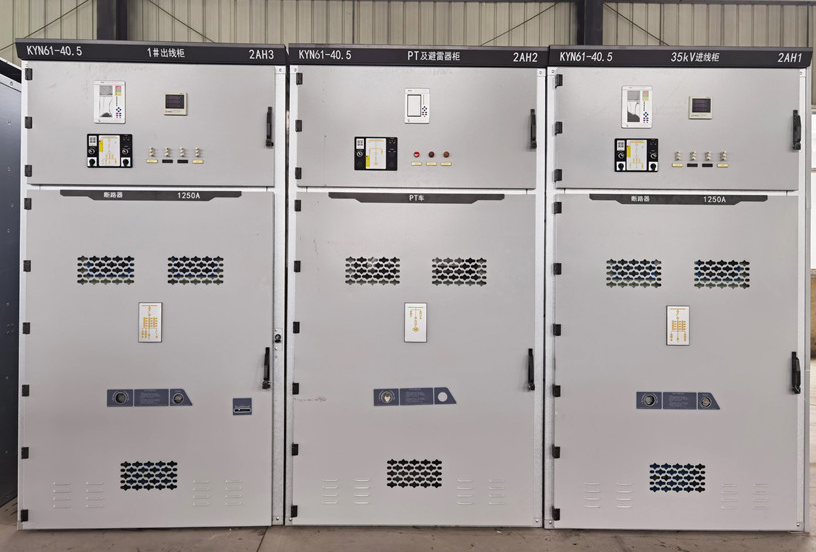

1.高压开关设备的结构特点:KYN室内交流金属铠装可拆卸开关设备(以下简称手车式开关设备)是根据“3-35KV交流金属封闭开关设备”和IEC298“交流金属封闭开关设备及控制设备”标准设计制造的，也能满足水电部提出的高压开关设备“五大安全原则”。

2.高压开关柜的结构：高压开关柜 高压开关柜是一种柜式的成套配电设备,它是按一定的接线方案将有关一、二次设备组成成套的高压配电装置。

三、高压开关设备的原理：

1.高压开关柜中的真空断路器小车在试验位置闭合后，小车断路器不能进入工作位置。（防止带负荷合闸）。

2.当高压开关柜中的接地刀处于闭合位置时，小车断路器不能接通或断开。（防止带接地线合闸）。

3.当高压开关柜中的真空断路器闭合时，开关柜后门与接地刀和柜门上的机器锁定。（防止误入带电间隔）。
