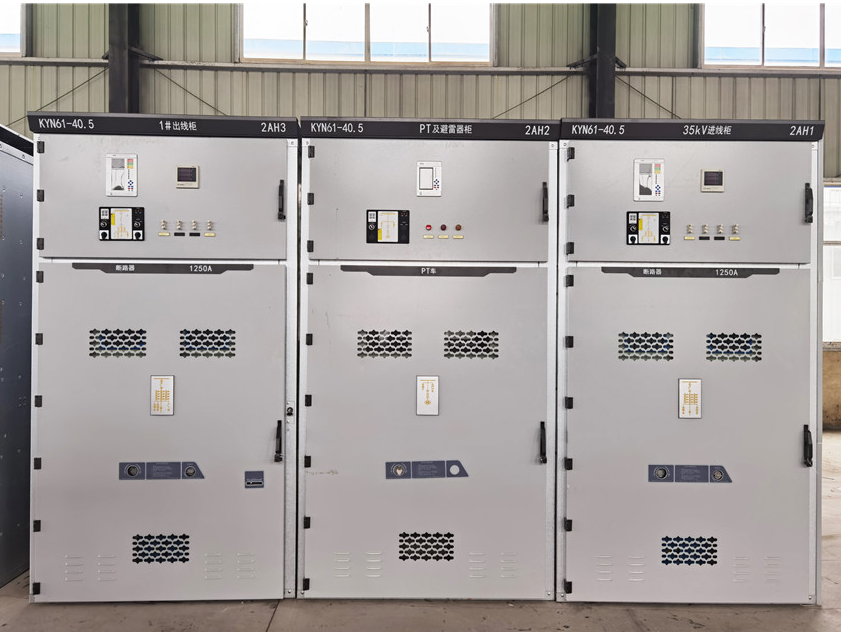

高压开关柜的断路器操控电路

高压开关柜的断路器操控电路

对高压开关柜中的断路器的操控，就是操控其合闸和分闸。按操控地址分有就地操控和集中操控两种。在断路器邻近用手操作断路器的手动操作组织或选用按钮操控(经过电磁铁或电动机)完结合闸、分闸使命，就是就地操作。这种方式可以一节约出资、节约电缆和二次设备。集中操控是在主操控室进行的，如发电机、主变压器、母线分段和母线联络断路器等上要设备，均选用集中操控方式。这种操控方式中操控的断路器和主操控室之间一般有几十米到数百米距离，所以也称为“远方操控”。

对断路器的操控是经过辅佐电路实现的。在主操控室的操控屏上应装有能宣布合闸、分闸指令的操控开关或按钮，在断路器上应有履行指令的操动组织(即合闸、分闸线圈)。操控开关和操动组织之间经过操控电缆衔接起来。

完结断路器合闸、分闸使命的电气回路称为操控电路。操控电路按操作电源的种类可以分为直流操作和沟通操作两类;按选用的接线和设备分，有强电操控和弱电操控两类。

断路器操控电路的根本要求：

断路器的类型许多，操作组织也多种多样，所以它的操控电路也有许多类型。但是，它们的根本要求是相同的。

(1)能手动合闸、分闸，也能由继电维护与主动设备实现主动合闸、分闸。合闸、分闸操作完结后，应能主动切断合、分闸电路，避免烧坏线圈。

(2)能指示断路器合闸、分闸方位状况。断路器在合闸方位时，赤色信号灯亮;在分闸方位时，信号灯亮。亮光表示其主动合闸、分闸状况。操控电路应有熔断器维护。贵州科美瑞博电气科技有限责任公司

(3)能监督操控电路和电源的完好性。

(4)具有机械或电气的防跳闭锁设备。

(5)接线力求简略、牢靠。

高压开关柜日常维护项目和要求：

1、查看、清扫开关柜，柜体清洁无尘埃。柜面观察窗清洁透明。

2、柜面元件装置端正，接线牢，电度表、高压带电指示设备、继电器及信号灯作业正常，契合相关规定。查看开关方位指示信号灯指示正确。

3、查看开关柜密封杰出，门锁完全，机械和电气带电闭锁设备效果牢靠，在有电状况下不能打开柜门。手车方位检测行程开关效果杰出，能正确反映手车方位。开关机械方位闭锁设备效果杰出。查看二次回路衔接牢，接线正确。

4、拉出手车，查看开关柜后部带电防护档板效果杰出，开关手车拉出后能主动复位。

5、查看柜体接地杰出，手车接地轨迹接触杰出，外表无锈蚀现象，并涂干黄油。手车推拉应灵活，到位后能主动闭锁定位，无卡滞现象。

6、电流互感器及过电压吸收设备。用抹布擦洗互感器及过电压吸收设备外表，查看一次接线紧固状况。查看互感器二次端子和铁芯接地杰出。

做好以上安全查看，能有用的防预安全隐患，防备于未然。
