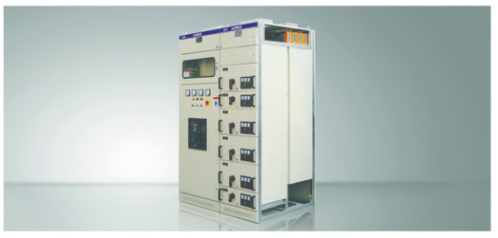

400V 抽屉式开关柜，即适用于电压等级为交流 400V 的低压抽出式成套开关设备和控制设备，由带有母线和抽出式功能单元的柜式成套设备或柜组式成套设备构成，可以带有固定式或可移式部件，电能可以通过母线或分支线分配给各个功能单元的成套配电设备。

抽屉式开关柜的发展已经有近 40 年的历史。在我国 20 世纪 70 年代初，

已经有了成熟的应用案例。随着低压电器元件的革新，一次元件体积迅速减小，因此，近 30 年来抽屉式开关柜的结构已经发生了较大的变化。总体而言，抽屉式开关柜的体积越来越小，单柜回路数越来越多。

IEC60050 对于抽出式部件做过严格的定义，指出了抽出式部件的一些特征：抽出式部件主要指一次回路而言，可不包含辅助或二次回路。因此，市场上还有一些比较特殊的抽出式开关柜，例如条形插入式开关柜。此处以常见的抽屉式开关柜为主，介绍相关的内容。

常见的抽屉式开关柜是采用钢板制成封闭外壳，进出线回路的电器元件都安

装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，贵州开关柜用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。内部分隔形式，一般为 4b，也可以用 3b。抽屉式开关柜具有连接位置、试验位置、分离位置和移出位置共 4个位置。由于抽屉式开关柜有较高的可靠性、安全性和互换性，因此可组成集中控制的配电中心，在供电可靠性较高的工矿企业、高层建筑等场合得到广泛应用。

需要指出的是，我国的 400V 抽屉式开关柜，目前主要执行标准为：GB

7251.1-2013、GB/T7251.12-2013、GB/T24274-2009。其中 GB/T7251.1-2013 等同采用了 IEC61439-1:2011，GB/T7251.12-2013 等同采用了 IEC61439-2:2011。

它们是在原有的 GB7251.1-2005（IEC 61439-1:1999）的基础上修订而成的，将原标准中混淆在一起的总则部分与产品部分区分开来，以使得作为强制标准的GB7251.1-2013 更有权威性和适用性。

类别：

（1） 按用途分类

配电中心、控制中心

（2） 按壳体类型分类

绝缘材料型、金属材料型、绝缘和金属混合型

（3） 按安装方式分类

靠墙式、离墙式

抽屉式开关柜通用的一些结构要求

贵州开关柜成套设备的柜架、壳体和可抽出部件应有足够的机械强度和刚度，应能承受一定的机械应力、电气应力、热应力及正常使用时可能遇到的潮湿的影响，成套设备的壳体应符合 GB/T20641-2006 的要求。以钢板材料壳体为例，支撑结构所用的钢板厚度不宜小于 2.5mm，外壳所用的钢板厚度不宜小于 2.0mm。

贵州开关柜为了确保防腐，成套设备应采用腐蚀材料或在裸露的表面涂上防腐涂覆层，

涂覆层应色泽均匀，有良好的附着力，并应经受耐腐蚀性试验验证，同时还要考虑成套设备使用及维修的条件。同样以钢板材料壳体为例，支撑结构部件有三种表面处理方法，镀锌/粉末喷涂/涂漆，无论采用哪一种表面处理方法，都应满足防腐要求。

框架的外形尺寸，应优先在下列数值中选取。

高：1800mm，2000mm，2200mm

宽：400mm，600mm，800mm，1000mm，1200mm

深：600mm，800mm，1000mm，1200mm

尽管抽屉式单元本身就是一个隔离的单元，但是也不能忽视母线隔室、电缆

贵州开关柜隔室的隔离形式。规范上并没有明确规定抽屉式开关柜的隔离形式，从理论上来说似乎所有形式都是合适的。然而，在以往的实践中曾发生过多次因隔离不当引起的事故。因此，对于可靠性要求较高的场合，建议采用 4b 形式的隔离；如果施工质量和运行维护质量都很高的前提下，可以采用 3b 形式的隔离。其他隔离形式不建议采用。

柜体的防护等级应符合用户和现场的要求。

门的开启角度不得小于 90°，在开闭过程中不应损坏涂覆层，开门方向应

符合设计的要求门上的铰链应能承受足够的载荷量（如不小于 10kg，或 4倍于门本身的质量等）。
